Equipamento de soldagem de tanques de barras de cilindros

Concha de cilindro do tanque de aço Secção longitudinal TIG Soldadura Máquina de soldador de tanque Soldadura de chapas de aço

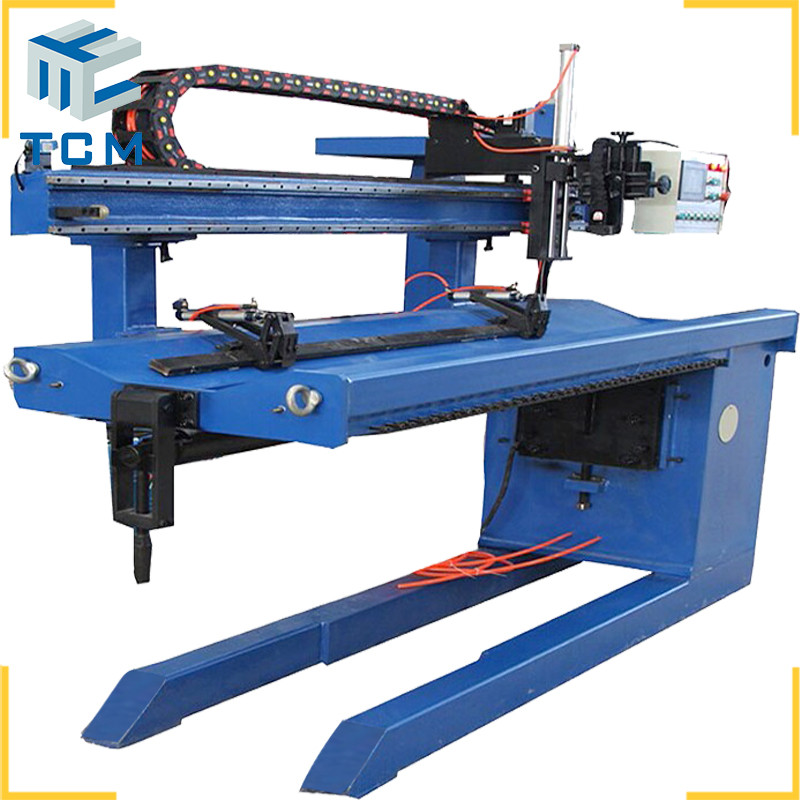

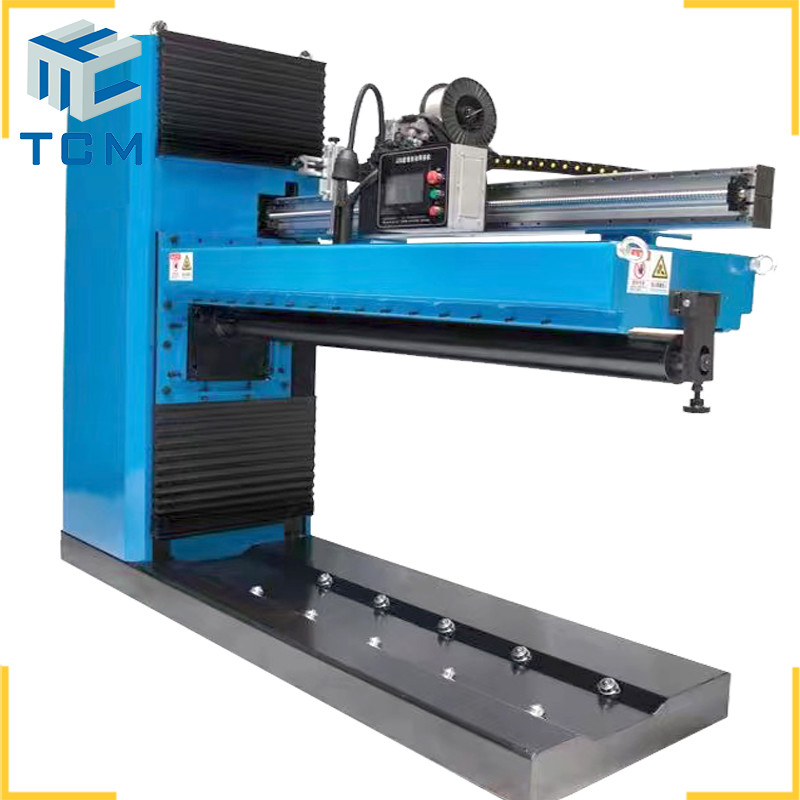

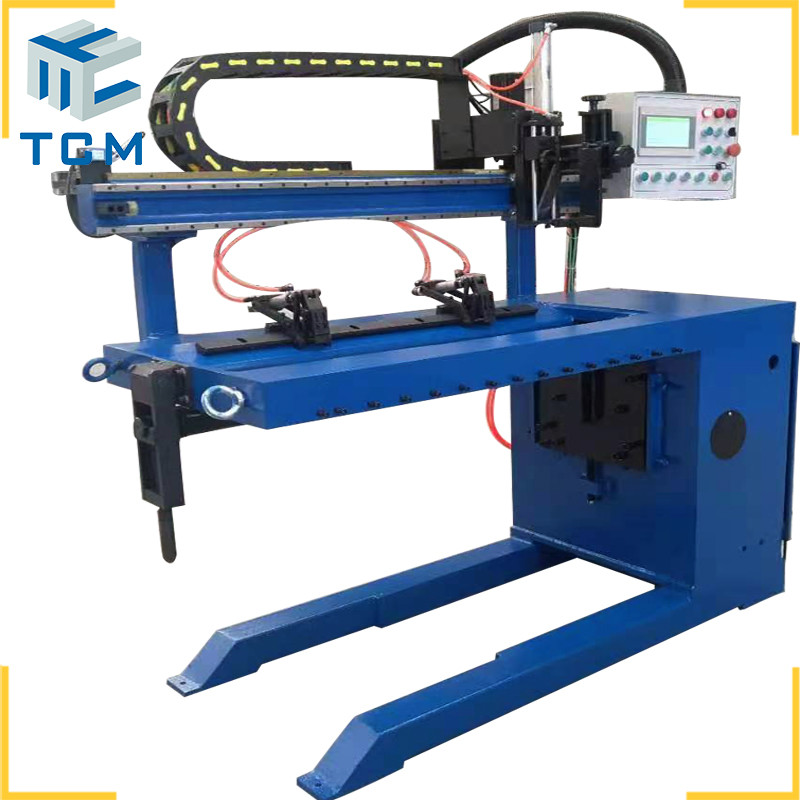

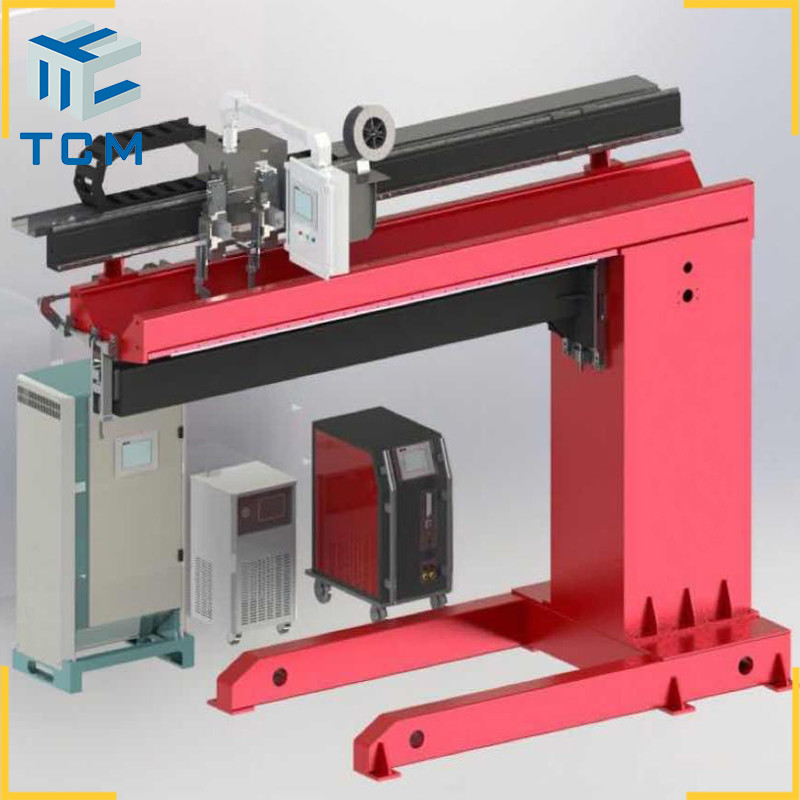

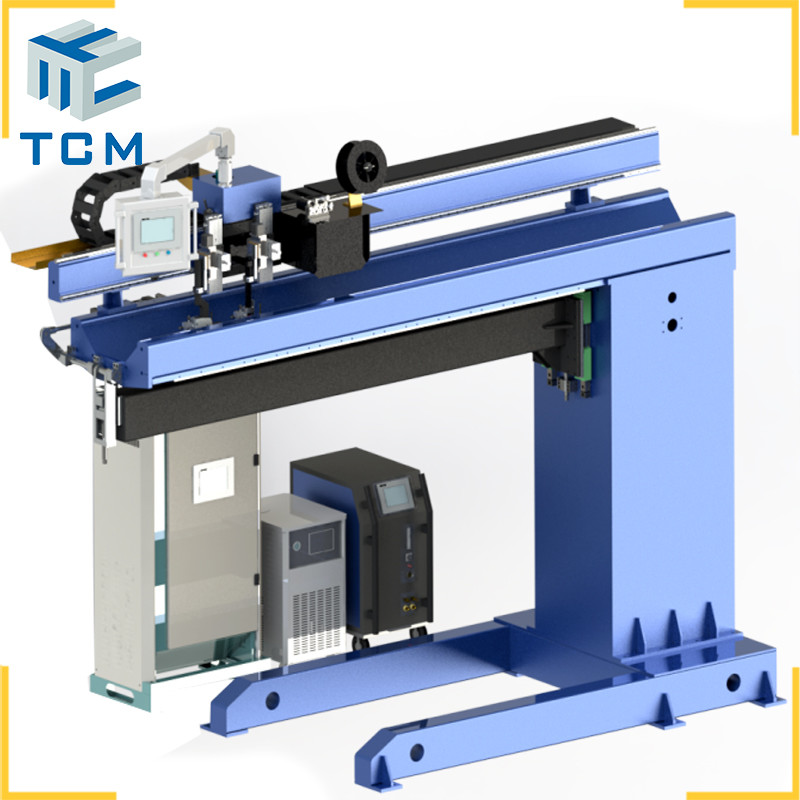

A máquina de soldagem de linha longa da série TCM-W é composta por máquina de soldagem e sistema de controle, há um cabo conectado a uma máquina completa através da máquina e do sistema de controle,conveniente para instalação e comissionamento e outros trabalhos.

Máquina de soldadura padrão composta principalmente de quadro principal, fixação pneumática do tipo da chave, eixo do núcleo de soldadura, suporte do eixo, mecanismo de arma, mecanismo de elevação, a tocha do mecanismo pneumático,um mecanismo de regulação da tocha de solda e um sistema de controlo pneumático e outros componentes.

O quadro principal adota estrutura de tipo de quadro soldada, com rigidez e resistência suficientes para atender ao uso a longo prazo da estabilidade do equipamento.para assegurar a estabilidade durante a soldaHá uma pequena porta no lado do armário do quadro principal; a porta lateral é instalada com unidade de tratamento de fonte de ar, válvula solenoide,Componentes de comando pneumáticos e dispositivos terminais de fiação elétrica.

Esta fixação pneumática tipo piano é projetada para costura longitudinal e design único de soldagem, pressionando as teclas com um mecanismo de pressão especial,as teclas pressionar o dedo tem força para a frente na peça de trabalho, pode eliminar automaticamente o espaço livre da articulação longitudinal.

O tipo chave de fixação pneumática consiste em viga, flutuador de ar, etc. A viga é uma estrutura soldada de aço, simetria bilateral, com rigidez e resistência suficientes, garantem nenhuma deformação durante o uso.A distância entre as teclas esquerda e direita pode ser ajustada na faixa de 5 ~ 30mm, de modo a ser adequado para diferentes largura de costura de soldagem para diferentes espessuras de peça de trabalho.

A extremidade frontal da placa de teclado pressão de cobre é partes consumíveis, se ele está queimando durante a soldagem, e não pode pressionar a peça de trabalho com força e efeito de proteção contra radiação diminuição.Por favor, substituir ou reparar a pressão de cobre danificado com frequênciaCaso contrário, vai afetar a qualidade da solda.

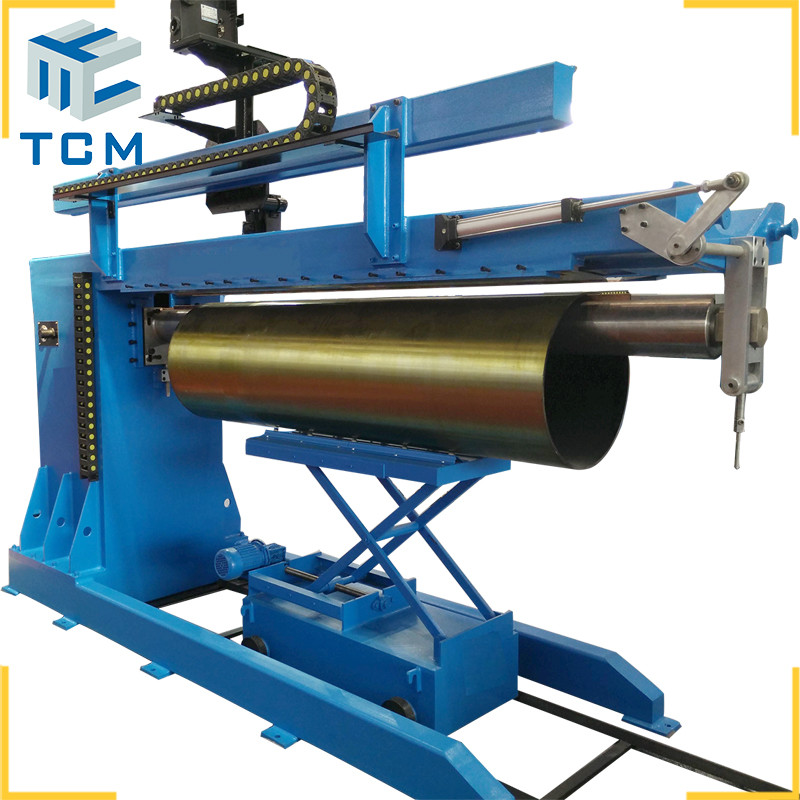

O mandril de soldagem como uma estrutura de soldagem de cilindro rígido fornece um suporte traseiro e proteção para a peça de trabalho.fornecer uma boa proteção para o resfriamento da peça de trabalho durante a solda. Ao longo do revestimento de proteção dorsal, o processamento da superfície superior da soldagem da soldagem de forma a formar o reflexo de volta, pode fornecer a soldagem de um só lado para a peça de trabalho durante a soldagem.A altura vertical do eixo do núcleo pode ser ajustado ajustando o parafuso na base da máquinaO processo de soldagem da placa protetora traseira, através de uma pluralidade de furos, é organizado para formar um gás protetor, através da parte traseira,com uma atmosfera protetora na parte traseira da peça de trabalho, formando uma almofada protetora, fornece a protecção do gás traseiro para a peça de trabalho.

O suporte do mandril é fixado na pinça pneumática do tipo piano, ambas as extremidades da viga, o suporte de bloqueio da extremidade do eixo do núcleo de soldagem antes da soldagem,a viga e o eixo do núcleo de soldagem estão ligados, para que o espaço entre mandril de solda e viga não se deforme por causa da placa de chave pressionar a peça de trabalho com força, para garantir a rigidez.

Parâmetro principal da soldadora TIG de camadas longitudinais de chapa de aço da carcaça do tanque de aço:
